PH1.923小間距LED全彩顯示屏
PH1.923小間距LED全彩顯示屏
產品說明:1、全球領先低亮高灰技術,5000:1對比度 2、高灰度等級,50-800nits可調亮度 3、色域廣,色彩均勻,無彩虹效應,廣電級超強穩定性 4、無縫無邊框,無限拼接,拼縫可微調,調整精度為0.01mm 5、16:9箱體比例設計 6、箱體輕量化設計 7、支持完全前/后維護 8、支持模組縫隙微調 9、單箱自檢功能,拼裝前有效排除故障
- 介紹說明

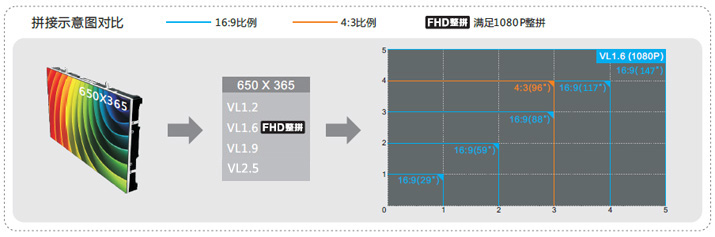

拼接成本低,采用16:9寬高比設計,能快速高效的拼成4:3或16:9的高清大屏。
支持模塊、電源、系統以及配電完全前/后維護,適應于各類空間受限的使用環境。
支持模組縫隙前后微調,有效消除模組拼接而產生的亮暗線,保證完美無縫顯示。
無拼縫、超寬視角,亮度色度均勻不偏色
廣播級色域,色溫智能可調
亮度適中,長時間觀看不疲勞
超高刷新顯示,換幀速度快,消除重影無拖尾
顯示單元靈活小巧,平面、弧面,流暢拼接
J-SPWM低亮高灰無損技術,解決行業難題,傲視同行
J-Smooth精度控制技術,確保屏體平整無縫
故障僅需維護單個LED像素或單個模塊,維護成本低、速度快
獨創的大功率集中供電設計,低損耗超高轉換率,節能30%
對各類空間受限場所,與DLP相比,安裝空間占用更小
憑借先進的工藝設計布局和選材,小間距屏的使用壽命平均可達6-8年
J-Structure新結構設計理念,有效控制溫升,運行穩定
直流低壓供電,自然散熱、無風扇,工作零噪音
高散熱面板處理技術,散熱快,壽命更長
J-Stable高可靠性供電技術,冗余N+1備份模式,通訊級電源,永不斷電
雙信號熱備份,故障自動切換,確保畫面穩定可靠
強弱電分離,顯示單元無強電,支持熱插拔搶修,無需關屏安全快捷。
加密防黑客技術,避免信號惡意切斷及輸入,確保安全。
- 產品參數
1、 產品技術參數表
參數名稱 | 產品參數 | |
模組組成 | 像素結構 | SMD1010帶面罩/1515不帶面罩 三合一LED |
像素間距 | 1.923 | |
模組分辨率(W×H) | 104×78 | |
模組尺寸 | 200(W)×150(H) | |
模組重量 | 0.3 | |
模組最大功耗(W) | 11 | |
箱體組成 | 箱體模組組成(W×H) | 2×1 |
箱體分辨率(W×H) | 208×156 | |
箱體尺寸 | 400(W)×300(H)×66(D) | |
箱體面積(m2) | 0.12 | |
箱體重量 | 4.6 | |
箱體像素密度(點/m2) | 270422 | |
箱體平整度 | ≤0.2 | |
維護方式 | 后維護 | |
箱體形成 | 壓鑄鋁 | |
光學參數 | 單點亮度校正 | 有 |
單點色度校正 | 有 | |
白平衡亮度 | ≥850-1000 | |
色溫(K) | 3200—9300可調 | |
視角(水平/垂直°) | 160/120 | |
發光點中心距偏差 | <3% | |
亮度/色度均勻性 | ≥97% | |
對比度 | 4000:1 | |
電氣參數 | 峰值功耗(W/箱體;W/m2) | 700 |
平均功耗(W/箱體;W/m2) | 280 | |
供電要求 | AC90~264V,頻率47-63(Hz) | |
安全特性 | GB4943/EN60950 | |
處理性能 | 換幀頻率(Hz) | 50&60 |
驅動方式 | 恒流驅動,26掃 | |
灰度級別 | 16384 | |
刷新率(Hz) | ≥3000 | |
顏色處理位數 | 16bit | |
模組自帶掉電存儲功能 | 保存亮度、色度校正數據,模組參數 | |
視頻播放能力 | 2K高清,4K超高清畫面 | |
使用參數 | 壽命典型值 | 50,000H |
工作溫/濕度范圍(℃/RH) | -10 –40 / 10%-80%RH(無結露) | |
存儲溫/濕度范圍(℃/RH) | -20– 60 / 10%-85%RH(無結露) | |
適用標準 | CCC,TUV-CE,ETL等依測試標準 |
1、 模組尺寸圖

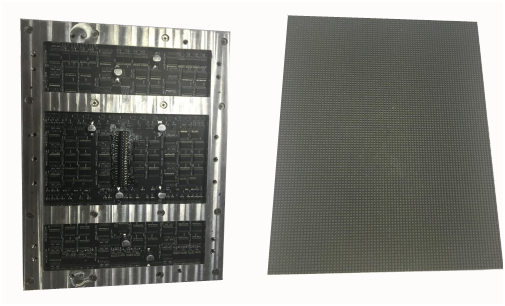

(單元板正反面圖)

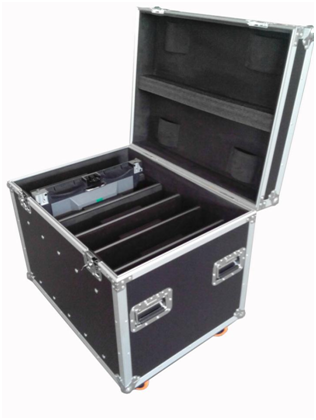

三、包裝方式
包裝采用航空箱,中性包裝,內含珍珠棉,有效避免在搬運,運輸途中由于碰撞導致的產品損傷。
