點陣像素LED顯示屏控制系統的設計
發表日期:2018/7/3 11:16:34    文章編輯:彩光科技    瀏覽次數:1409

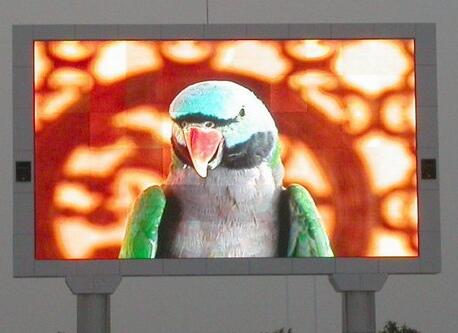

LED顯示屏大屏幕以亮度高、工作電壓低、功耗小、小型化、壽命長、耐沖擊和性能穩定、組態靈活等優點迅速成長為平板顯示的主流產品,在信息顯示領域得到了廣泛的應用。

點陣像素LED顯示屏控制系統的設計

LED大屏幕顯示屏主要由點陣或象素陣列、控制系統和傳輸接口以及相應的應用軟件四部分構成。控制系統負責接收、轉換和處理各種外部信號以一定的規律和方式將信號傳送到顯示屏上顯示。作為顯示屏的核心部分,控制系統直接決定了LED顯示屏的顯示效果,也決定了顯示屏性能的優劣。

控制系統的硬件設計

控制系統的實現方案很多,本設計采用單片機+CPLD的方案進行設計。

單片機主要實現通信控制,既可以將存儲器中的數據讀取出來送往PC機,也可以將PC機編輯好的信息經過處理后存于存儲器中,以方便控制系統的下一步處理。屏幕掃描邏輯采用CPLD為核心,CPLD的功能是從存儲器中讀取數據,將數據輸送到屏體上,同時產生控制信號。

主控單片機電路

主CPU采用AT89C51單片機,外擴一片74LS573實現數據和地址總線的分離,用以與RAM進行信息通訊,串口與PC上位機連接。單片機電路主要負責整個系統的初始化、LED顯示屏顯示方式的處理、以及與PC機的通信等工作。
